电动雨刮器电路图的识读

06-10

以日产天籁汽车为例，对风窗刮水器电路进行分析。日产天籁风窗刮水系统及洗涤系统主要由刮水器电动机、刮水器开关、清洗液泵等组成。该系统具有高速、低速、间歇、关闭、复位、洗涤风窗功能。

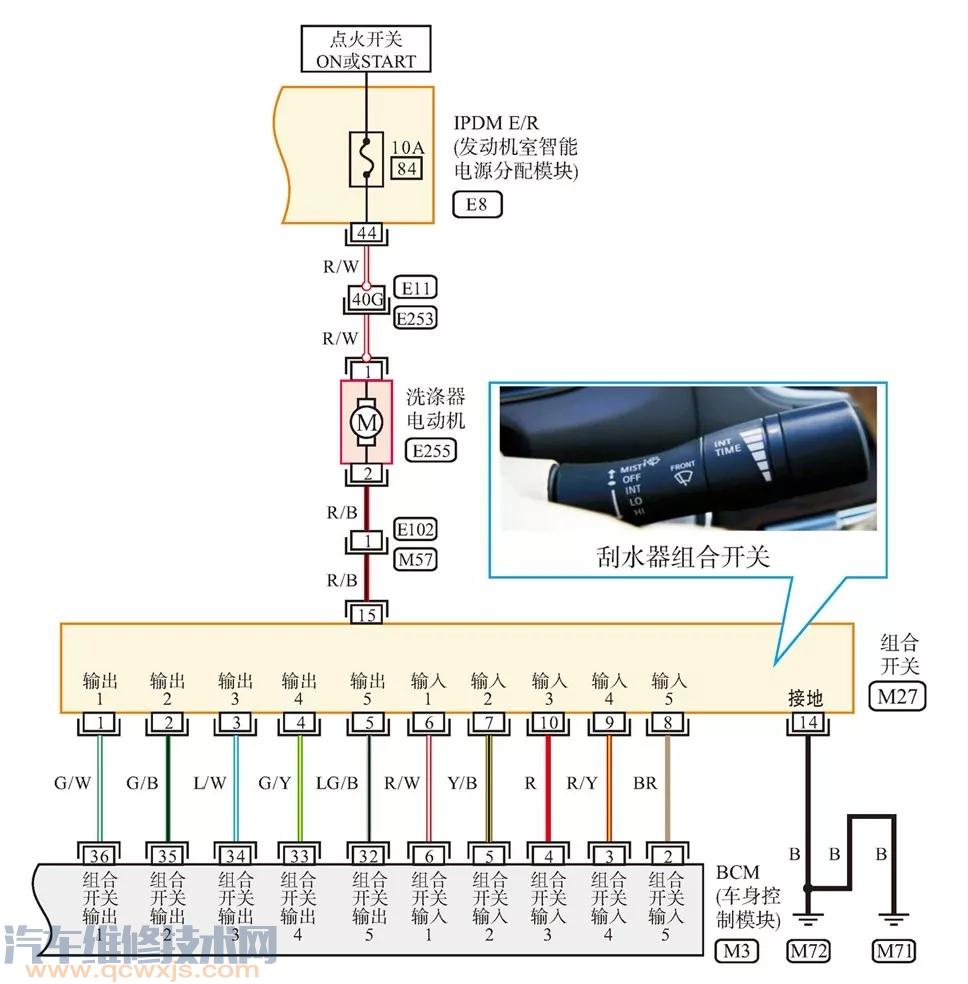

日产天籁前刮水器/洗涤器电路 ▼

前刮水器继电器及前刮水器高速继电器都包含在IPDME/R（发动机室智能电源分配模块）内，IPDME/R根据来自BCM（车身控制模块）的CAN通信信号，对前刮水器电动机进行控制。

刮水器开关（组合开关）由五个输出端口和五个输入端口组合而成。开关在转到ON时，由BCM（车身控制模块）读取端口组合状态，从而控制前刮水器的高速、低速和间歇操作。

1. 高速刮水器的操作 ▼
当刮水器开关位于“HI”位置，BCM通过刮水器开关读取功能检测到高速刮水器ON信号。BCM从39、40端通过CAN通信线路发送前刮水器请求信号（“HI”）至IPDME/R端口48和49。当IPDME/R接收到前刮水器请求信号（“HI”）后，IPDME/R（发动机室智能电源分配模块）内的CPU输出控制信号，接通前刮水器继电器和前刮水器高速继电器线圈（位于IPDME/R内）电路，前刮水器继电器和前刮水器高速继电器的常开触点闭合、常闭触点打开，接通前刮水器高速运行电路：
蓄电池电压→20A73号保险丝→前刮水器继电器常开触点→前刮水器高速继电器常开触点→IPDME/R端口31→前刮水器电动机端口4→前刮水器电动机端口2→通过E1或E31接地。此时，前刮水器电动机高速运转。

2. 低速刮水器的操作 ▼
当刮水器开关位于“LO”位置，BCM通过刮水器开关读取功能检测到低速刮水器ON信号。BCM从39、40端通过CAN通信线路发送前刮水器请求信号（“LO”）至IPDME/R端口48和49。当IPDME/R接收到前刮水器请求信号（LO）后，IPDME/R（发动机室智能电源分配模块）内的CPU输出控制信号，接通前刮水器继电器线圈（位于IPDME/R内）电路，前刮水器继电器的常开触点闭合、常闭触点打开，接通前刮水器低速运行电路：
蓄电池电压→20A73号保险丝→前刮水器继电器常开触点→前刮水器高速继电器常闭触点→IPDME/R端口21→前刮水器电动机端口1→前刮水器电动机端口2→通过E1或E31接地。此时，前刮水器电动机低速运转。

3. 间歇操作 ▼
前刮水器间歇操作间隔时间由三个开关的组合（间歇操作分度盘位置1、2和3）以及车辆速度信号决定。在每次间歇操作间隔时间之后，BCM向IPDME/R发送刮水刮器请求信号，间歇接通刮水器低速运行电路，使前刮水器间歇地低速运行。

4. 动复位的操作 ▼
刮水器开关转到OFF位置，刮水器电动机将继续工作，直到刮水器臂到达风窗玻璃的底部。

当刮水器开关在OFF位置，刮水器臂不在风窗玻璃的底部时，到达IPDME/R端口21的电压→前刮水器电动机端口1，使刮水器电动机继续低速工作。

当刮水器臂到达风窗玻璃底部时，前刮水器电动机端口5和2之间接通，IPDME/R端口32的电压→刮水刮器电动机端口5和2→E1和E31接地。

随后IPDME/R通过CAN通信线路向BCM发送自动停止操作信号。当BCM接到自动停止操作信号后，BCM通过CAN通信线路向IPDME/R发送刮水器停止信号，IPDME/R停止刮水器电动机。刮水器电动机随即将刮水器臂停止在STOP位置。
