宝马后备箱显示没关维修案例

车辆信息:

车型 E70

发动机 N55

里程 156310KM


宝马后备箱显示没关故障现象:

原创 HTTPS://www.qcwxjs.com/

检查后备箱盖有时显示未关闭,多次试车发现多出现在不平路面上行驶时,且伴随着后备箱盖处异,如果故障存在时后备箱内照明灯常亮。


宝马后备箱显示没关维修过程:

1.试车故障当前不存在,故障出现时后备箱盖颠簸路面异响,有时显示未关闭,锁车后后备箱内照明灯常亮。


2.分析故障位置有以下几点:

▪线束、JB模块和后部保险丝盒等故障。

▪锁块后备箱盖安装错误机械故障。

3.ISID检测无任何相关故障,读后备箱盖锁位置数据,无故障时可正常显示关闭打开。故障时前一秒显示关闭下一秒显示打开怀疑锁块坏了在图一X331处测量供电打铁正常对调锁块试车故障依旧。

4.与同款车型对比在后备箱关闭后上下盖之间有2cm左右的间隙调整上盖减震块试车故障依旧。

5.查阅资料得知后备箱上盖在关闭后下盖软关马达工作将上盖拉下至锁死位置。手动假锁上盖时发现:下盖软关马达可以随开锁上锁上下移动。反复实验发现上盖将要锁死时会出现:软关马达本应该向下运动,实际却是向下又向上移动。

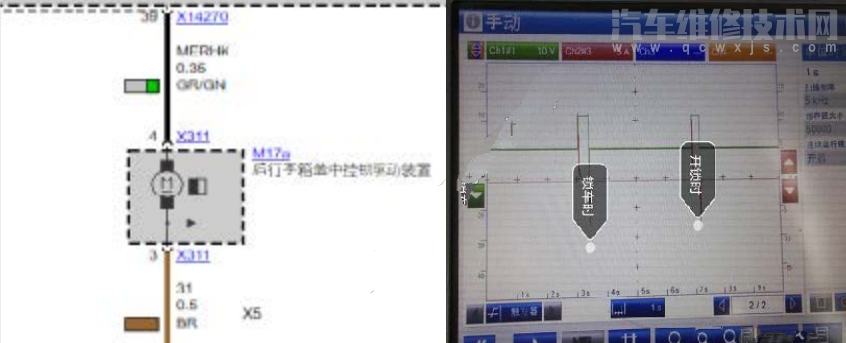

6.对比其他无此动作,怀疑马达损坏。在X1211处测得波形图2 马达开锁时工作电压时间短正常;锁车时时间长不正常;直接给自吸马达供电发现,马达上下一直工作。那么上盖将要关闭时下盖自吸马达本应该拉锁块现在成了推致使上盖至锁死位置。查看电路图分析,怀疑故障点在于软关马达的继电器。

宝马后备箱显示没关维修案例

7.拆下后备箱保险丝盒检查内部控制继电器,继电器焊接在线板上无法拆卸。与其他车辆对调后保险丝盒试车故障解除。

维修总结:

此故障因后部保险丝盒内部后备箱盖自吸马达继电器触点烧蚀导致马达正常工作时出现反向运动。此车故障频率不高,在初步检查时未检查出故障现象查看钥匙时发现后备箱按键掉漆了!是不是客户喜欢用钥匙操作呢?用钥匙反复操作几次后故障出现。反复验证核实故障范围有助于更快找到故障点。
