大众汽车无法启动，仪表不亮故障维修案例分析

一、汽车无法启动，仪表不亮

如果仪表不点亮，可能原因有

1、点火信号没有送达仪表控制单元

2、仪表自身或供电异常；

3、车载电网控制单元异常或本身异常；

4、至仪表数据通讯异常。

二、DTC故障诊断仪分析

连接故障诊断仪，扫描网关列表，读取故障码，会遇到三种情况

1、诊断仪可以正常和发动机控制单元J623通讯，但系统没有故障记忆，这种情况可以根据故障现象，按照无故障码的诊断方法进行诊断；

2、诊断仪可以正常和发动机控制单元J623通讯，并可以读取到故障码，此时结合故障码进行诊断；

3、打开点火开关后操作诊断仪器，诊断仪不能正常和发动机控制单元J623进行通讯，无法读故障码。

三、一键启动过程

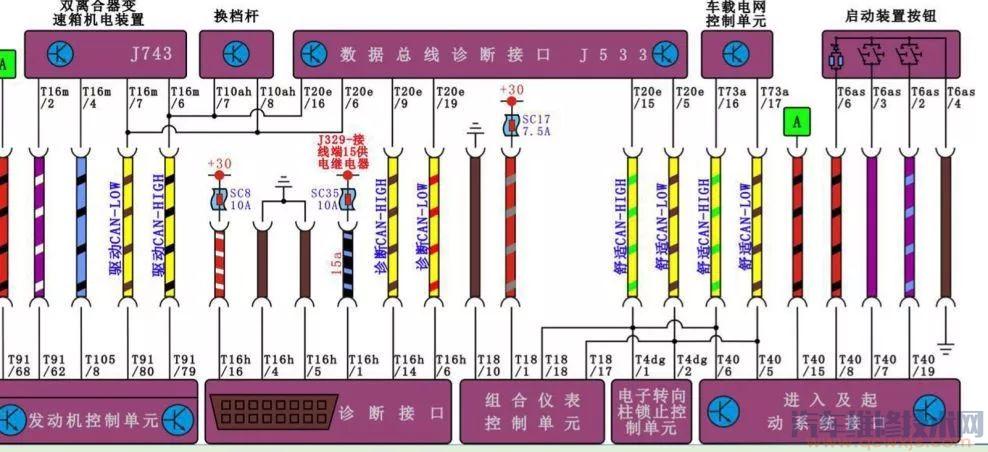

按下启动装置按键 E378，进入及启动许可控制单元(J965)负责处理信号、唤醒舒适系统 CAN 数据总线，同时查询防盗锁止系统控制单元(J519内部)是否允许接通15电源。为确定车内是否有授权钥匙，进入及启动许可控制单元(J965)针对已匹配的钥匙通过车内天线发送一个查询码(125 kHz 低频信号)。授权钥匙识别到其信号后进行编码并向 J519 发送一个的应答器数据(433MHz高频信号)，J519 将应答器数据转发给防盗锁止系统控制单元(J519内部)。防盗锁止系统控制单元(J519内部)通过比对，确认是否为已授权钥匙。如果为授权钥匙，则防盗锁止系统控制单元(J519内部)通过舒适系统 CAN 数据总线，向电子转向柱锁控制单元 J764 发送一个电子转向柱解锁命令，以打开电子转向柱(转向盘可以转动)。同时进入及启动许可控制单元(J965)向 J519发送 CAN 消息，同时通过一条独立的导线接通15电源。其他的CAN 数据总线将通过数据总线诊断接口J533唤醒。

在唤醒所有数据总线后，就可进行跨总线的防盗锁止系统通信。在成功完成发动机控制单元的数据比较后，防盗锁止系统控制单元将颁发启动许可。如果安装有双离合变速器机械电子单元(J743)，那么J743还会随发送查询并提出释放防盗锁止系统控制单元 J362 的请求。

如果有一个控制单元信息对比出现错误，发动机防盗将被激活，激活后的现象为启动机可以运转，车辆可以启动，但启动后立即熄火。
