讴歌RL故障码:P0222详细介绍如下

故障所属系统范围:暂无

适用车型:讴歌RL

中文含义解释:
P0222:TP传感器B电路低电压

(汽车维修技朮网 http://www.qcwXjs.com/)

英文含义:暂无

P0222故障码相关知识:

暂无

故障原因和影响

建议及解决方法
01 将点火开关转至ON(II)位置。
02 使用HDS清除DTC。
03 使用HDS检查数据表中的TP SENSORA。
是否约为0.3伏或更低?
是,转至步骤4。
否,间歇性故障,此时系统正常。检查节气门体和节气门执行器控制单元是否连接不良或端子松动。
04 使用HDS检查是否有瞬时DTC或DTC。
是否同时显示DTC P0122和P0222?
是,检查并修理节气门体、节气门执行器控制单元和PCM中的连接不良或端子松动

然后转至步骤21。如果连接和端子正常,转至步骤11。
否,转至步骤5。
05 将点火开关转至OFF的位置。
06 断开节气门体6针连接器。
07 断开PCM分线束与节气门执行器控制单元分线束之间的13针连接器。
08 检查节气门体6针连接器3号端子和车身搭铁之间是否导通。
讴歌RLP0222故障码怎么消除 讴歌RL故障码P0222排除方法
是否导通?
是,修理节气门体和13针连接器(TPSB线路)之间线束的短路,然后转至步骤21。
否,转至步骤9。
09 断开节气门执行器控制单元16针连接器。
10 检查13针连接器2号端子和车身搭铁之间是否导通。
讴歌RLP0222故障码怎么消除 讴歌RL故障码P0222排除方法
是否导通?
是,修理节气门执行器控制单元和13针连接器(TPSB线路)之间线束的短路,然后转至步骤21。
否,用已知良好的节气门执行器控制单元替换,左驾驶车型、右驾驶车型,然后转至转至步骤21并重新检查。如果不显示DTC P0222,更换原有的节气门执行器控制单元,左驾驶车型、右驾驶车型,然后转至步骤21。如果显示DTC P0222,转至步骤19。
11 测量节气门体6针连接器2号端子和车身搭铁之间的电压。
讴歌RLP0222故障码怎么消除 讴歌RL故障码P0222排除方法
是否约为5.0伏?
是,转至步骤19。
否,转至步骤12。
12 将点火开关转至OFF的位置。
13 断开节气门体6针连接器。
14 断开PCM分线束与节气门执行器控制单元分线束之间的13针连接器。
15 用跨接线连接节气门体6针连接器2号端子与车身搭铁。
讴歌RLP0222故障码怎么消除 讴歌RL故障码P0222排除方法

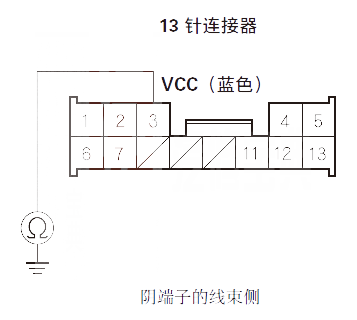

16 检查13针连接器3号端子和车身搭铁之间是否导通。
讴歌RLP0222故障码怎么消除 讴歌RL故障码P0222排除方法
是否导通?
是,转至步骤21。
否,修理节气门体和13针连接器(VCC线路)之间线束的断路,然后转至步骤21。
17 断开节气门执行器控制单元16针连接器,左驾驶车型、右驾驶车型。

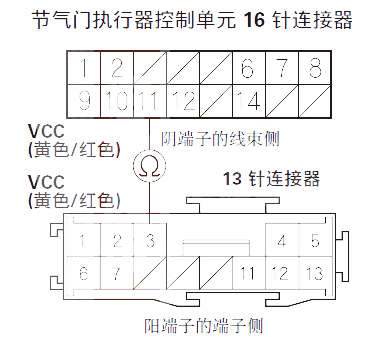

18 检查节气门执行器控制单元16针连接器11号端子和13针连接器3号端子之间是否导通。
讴歌RLP0222故障码怎么消除 讴歌RL故障码P0222排除方法
是否导通?
是,用已知良好的节气门执行器控制单元替换,左驾驶车型、右驾驶车型,然后转至转至步骤21并重新检查。如果不显示DTC P0222,更换原有的节气门执行器控制单元,左驾驶车型、右驾驶车型,然后转至步骤21。如果显示DTC P0222,转至步骤19。
否,修理节气门执行器控制单元(VCC线路)和13针连接器之间线束的断路,然后转至步骤21。
19 将点火开关转至OFF的位置。
20 更换节气门体。
21 重新连接所有连接器。
22 将点火开关转至ON(II)位置。
23 使用HDS重新设定PCM。
24 执行PCM怠速学习程序。
25 使用HDS检查是否有瞬时DTC或DTC。
是否显示DTC P0222?
是,检查节气门体和节气门执行器控制单元是否连接不良或端子松动

然后转至步骤1。
否,故障排除完成。如果显示其他瞬时DTC或DTC,转至显示DTC的故障排除。
