绅宝X65故障码:P0222详细介绍如下

故障所属系统范围:暂无

适用车型:绅宝X65

中文含义解释:
P0122:电子节气门位置传感器1#线路低电压
P0123:电子节气门位置传感器1#线路高电压
P0222:电子节气门位置传感器2#线路低电压
P0223:电子节气门位置传感器2#线路高电压
P0641:ETC参考电压A#幅值故障
P0651:ETC参考电压B#幅值故障
P2101:ETC驱动二阶诊断错误
P2135:电子节气门位置传感器1#、2#线路相关性故障

英文含义:暂无

P0222故障码相关知识:

暂无

故障原因和影响
P0122:电子节气门位置传感器1#线路低电压
01 DTC检测条件
01-01 发动机运行中。
02 DTC触发条件
02-01 ECM监测到TPS传感器信号值小于3.5%。
03 可能的故障原因
03-01 TPS传感器与ECM之间的线路对地短路或者断路。
03-02 连接不良。
03-03 TPS传感器故障。
P0123:电子节气门位置传感器1#线路高电压
01 DTC检测条件
01-01 发动机运行中。
02 DTC触发条件
02-01 ECM监测到TPS传感器信号值大于96.5%。
03 可能的故障原因
03-01 TPS传感器与ECM之间的线路对电源短路。
03-02 连接不良。
03-03 TPS传感器故障。
P0222:电子节气门位置传感器2#线路低电压
01 DTC检测条件
01-01 发动机运行中。
02 DTC触发条件
02-01 ECM监测到TPS传感器线路2信号值小于3.5%。
03 可能的故障原因
03-01 TPS传感器与ECM之间的线路对地短路或者断路。
03-02 连接不良。
P0223:电子节气门位置传感器2#线路高电压
01 DTC检测条件
01-01 发动机运行中。
02 DTC触发条件
02-01 ECM 监测到TPS 传感器线路2 信号值大于96.5%。
03 可能的故障原因
03-01 TPS 传感器与ECM 之间的线路对电源短路。
03-02 连接不良。
03-03 TPS 传感器故障。
P0641:ETC参考电压A#幅值故障
01 DTC检测条件
01-01 控制器上电。
02 DTC触发条件
02-01 传感器供电的5V参考电压A电压高于5.5V或者低于4.5V的时间超过500ms。
03 可能的故障原因
03-01 5V 参考电压A电路被短路。
03-02 强烈的外界电磁干扰。
03-03 ECM 内部5V 参考电压A电源电路受损。
P0651:ETC参考电压B#幅值故障
01 DTC检测条件
01-01 控制器上电。
02 DTC触发条件
02-01 传感器供电的5V参考电压B电压高于5.5V或者低于4.5V的时间超过500ms。
03 可能的故障原因
03-01 5V 参考电压B电路被短路。
03-02 强烈的外界电磁干扰。
03-03 ECM 内部5V 参考电压B电源电路受损。
P2101:ETC驱动二阶诊断错误
01 DTC检测条件
01-01 控制器上电。
02 DTC触发条件
02-01 节气门开度实际值和预估值之间的差别(绝对值)超过一定值(5%),并且这种状态持续时间超过240ms。
03 可能的故障原因
03-01 强烈的外界电磁干扰。
03-02 电子节气门被异物卡住(即使时间很短)。
03-03 两路节气门位置信号线路接反。
03-04 两路节气门阀片驱动线路接反。
03-05 电子节气门驱动不正常(即使时间很短)。
P2135:电子节气门位置传感器1#、2#线路相关性故障
01 DTC检测条件
01-01 控制器上电。
02 DTC触发条件
02-01 两路节气门传感器读到的电压值所代表的节气门位置之差大于一定值(12%),并且持续的时间超过400ms。
03 可能的故障原因
03-01 强烈的外界电磁干扰。
03-02 节气门传感器1

(汽车维修技术网 原创 https://www.QcwxJs.com/)

2线路连接不良。
03-03 节气门传感器故障。

建议及解决方法
01 DTC检测步骤:在进行下列步骤之前,确认蓄电池电压为正常电压。
01-01 关闭点火开关及所有用电器。
01-02 将诊断仪BDS连接至车辆诊断接口上。
01-03 打开点火开关。
01-04 用诊断仪读取和清除DTC。
提示:使用最新的软件检测。
01-05 关闭点火开关及所有用电器,3-5 秒后重新打开点火开关。
01-06 用诊断仪读取DTC。
01-07 如果检测到DTC,则说明车辆有故障,请进行相应的诊断步骤。如果没有检测到DTC,则说明先前检测到的故障为偶发性故障。
02 诊断步骤:
提示:故障排除后,重新验证DTC及症状是否存在。
02-01 断开节气门控制器连接插头T6d,检查T6d连接插头是否有裂痕和异常,针脚是否腐蚀、生锈。

清洁连接插头及针脚。

进行第02-02步。
02-02 测量节气门位置传感器插头T6d/4针脚与T6d/5针脚之间是否导通。

进行第02-03步。

节气门位置传感器故障,更换节气门控制器。
绅宝X65P0222故障码怎么消除 绅宝X65故障码P0222排除方法
02-03 拆卸电子节气门总成。
02-04 手动扳动节气门翻板,测量节气门位置传感器插头T6d/3针脚与T6d/4针脚之间关闭、完全打开、从关闭到完全打开三种状态下的阻值是否变化。

进行第02-05步。

节气门位置传感器故障,更换节气门控制器。
绅宝X65P0222故障码怎么消除 绅宝X65故障码P0222排除方法
02-05 手动扳动节气门翻板,测量节气门位置传感器插头T6d/4针脚与T6d/6针脚之间关闭、完全打开、从关闭到完全打开三种状态下的阻值是否变化。

进行第02-06步。

节气门位置传感器故障,更换节气门控制器。
绅宝X65P0222故障码怎么消除 绅宝X65故障码P0222排除方法
02-06 测量节气门位置传感器插头T6d/1针脚与T6d/2针脚之间是否导通。

进行第02-07步。

节气门位置驱动电机故障,更换节气门控制器。
绅宝X65P0222故障码怎么消除 绅宝X65故障码P0222排除方法
02-07 断开发动机控制单元插头T73a。

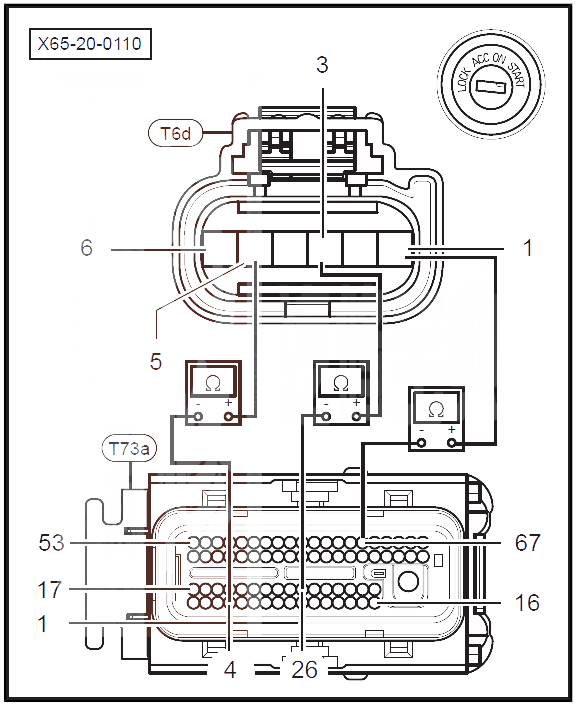

02-08 测量发动机控制单元插头T73a/67针脚与节气门位置传感器插头T6d/1针脚、T73a/26针脚与T6d/3针脚、T73a/4针脚与T6d/5针脚之间导线是否出现断路情况。

维修故障导线。

进行第02-09步。
绅宝X65P0222故障码怎么消除 绅宝X65故障码P0222排除方法

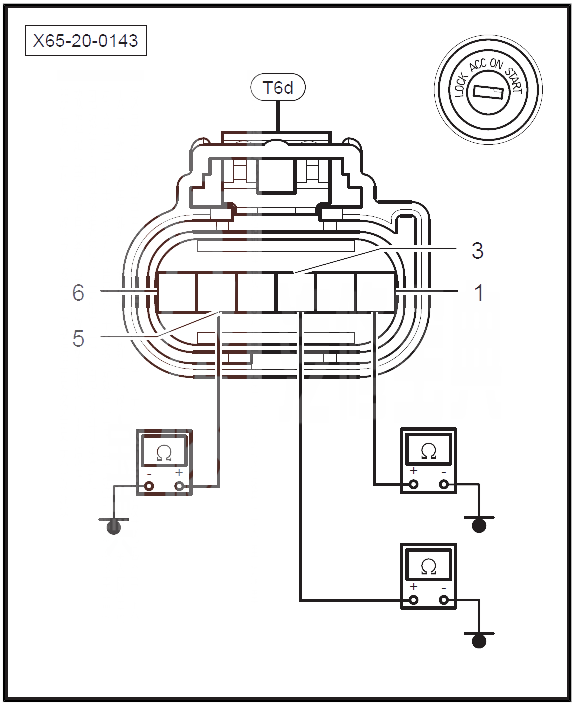

02-09 测量节气门位置传感器插头T6d/1针脚、T6d/3针脚、T6d/5针脚与车身接地之间导线是否出现短路情况。

维修故障导线。

进行第02-10步。
绅宝X65P0222故障码怎么消除 绅宝X65故障码P0222排除方法

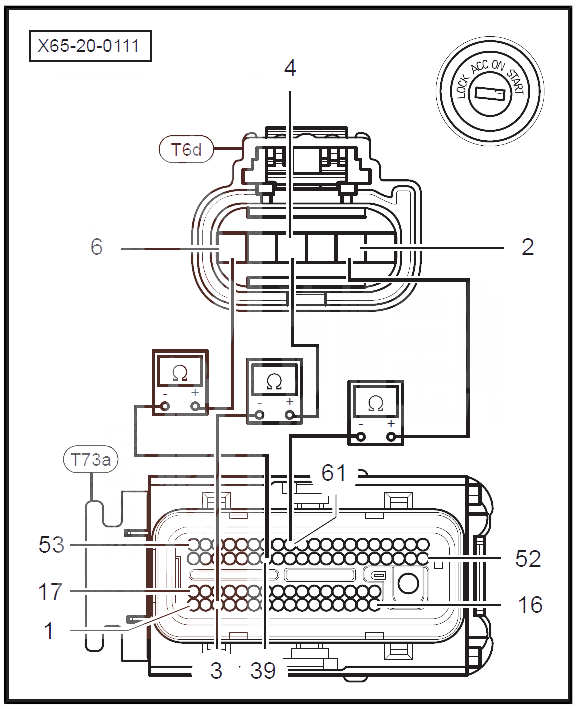

02-10 测量发动机控制单元插头T73a/61针脚与节气门位置传感器插头T6d/2针脚、T73a/3针脚与T6d/4针脚、T73a/39针脚与T6d/6针脚之间导线是否出现断路情况。

维修故障导线。

进行第02-11步。
绅宝X65P0222故障码怎么消除 绅宝X65故障码P0222排除方法

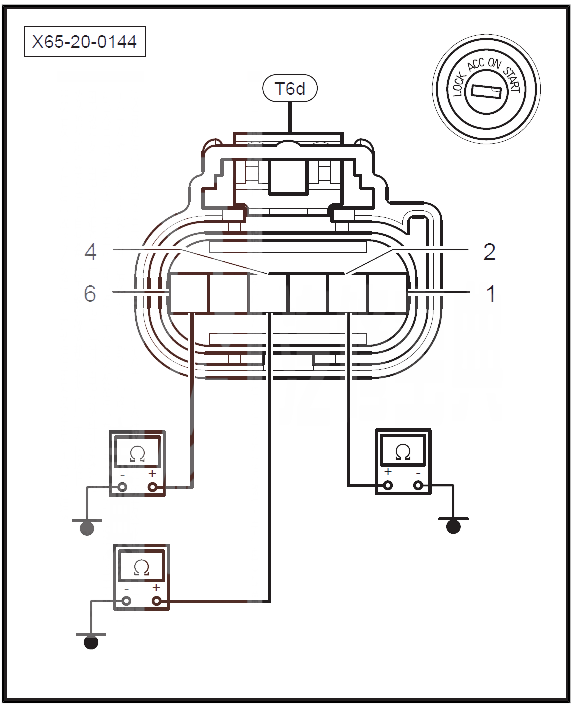

02-11 测量节气门位置传感器插头T6d/2针脚、T6d/4针脚、T6d/6针脚与车身接地之间导线是否出现短路情况。

维修故障导线。

进行第02-12步。
绅宝X65P0222故障码怎么消除 绅宝X65故障码P0222排除方法
02-12 检查发动机控制单元供电电路与接地电路是否正常。

进行第02-13步。

维修故障导线。
02-13 更换发动机控制单元,进行路试;重新进行诊断,读取故障码,确认故障码及症状是否存在。

从其它症状查找原因。

更换发动机控制单元。
