现在汽车科技越来越发达,最新出的纯电动汽车没多久已经普及开了,汽车维修网(www.qcwxjs.com)汽车维修网小编的朋友前不久就买了一台,由于汽车维修网小编之前都是在玩传统的汽车,就想借出来好好看个究竟(当然没有拆~),谁曾想一出门一个故障灯就亮了,虽然说是修车的,但是是纯电动汽车啊,纯电动汽车故障灯竟然不认识,一下子就蒙圈了,毕竟自己是修车的,一下朋友问不知道那可糗大发了。

这可不行,真的传出去以后都不用修车了,所以必须马上恶补一下电动汽车故障灯方面的知识,不查不知道,一查才发现,纯电动车故障灯与普通汽车故障灯还真是有很多的不同。这里,汽车维修网(www.qcwxjs.com)汽车维修网小编就列举一下那些纯电动车特有的、需要注意的故障灯,供大家学习参考鉴别。

电动汽车故障灯(图解)纯电动汽车仪表盘图解


提要:
a、纯电动汽车故障灯大多数都是与普通汽车故障灯一样的。
b、纯电动汽车故障灯也是分为指示灯、警告灯、指示/警告灯三类。
c、纯电动汽车故障灯同样用颜色代表故障程度:
红色=危险/重要提醒
黄色=警告/故障

绿色/蓝色/白色=指示/确认启用


充电指示灯

(汽车维修技术网 原创 https://www.QcwxJs.com/)

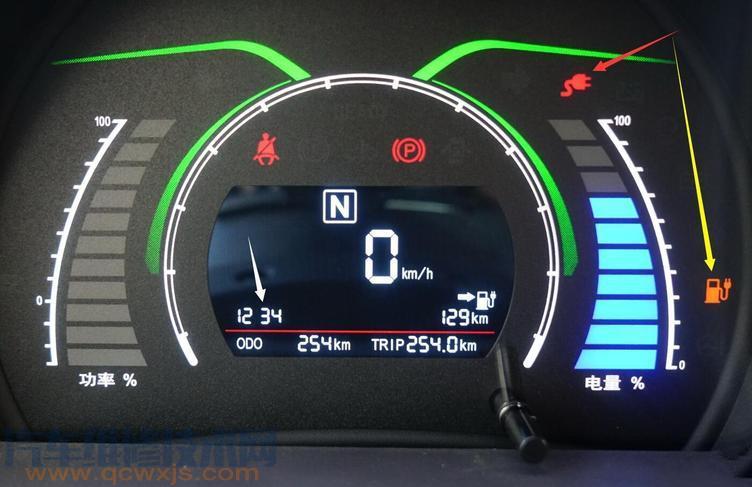

链接充电线缆后,EC180组合仪表右上角会显示“充电枪”提示灯(红色箭头),表示完成了与慢充桩通信,可以开始充电。

电动汽车故障灯(图解)纯电动汽车仪表盘图解

红色箭头:充电通信完成

黄色箭头:充电ing

电动汽车故障灯(图解)纯电动汽车仪表盘图解

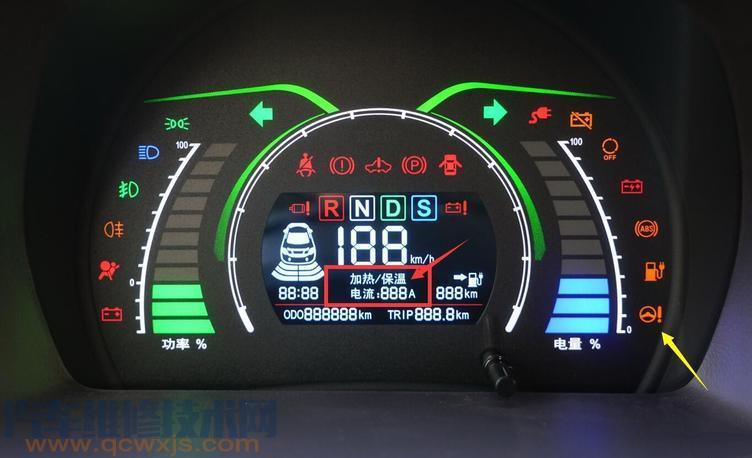

笔者注意到,在EC180启动组合仪表自检时,所有故障灯闪烁。红色箭头所指示的“加热/保温”选项,为EC180灵动版和灵秀版标配,动力电池低温预热功能开启指示灯。

黄色箭头:电动方向机检测指示灯

电动汽车故障灯(图解)纯电动汽车仪表盘图解



动力系统警告故障灯

这个故障灯出现频率较高,大多数时候会与其他故障灯一同亮起,表示动力系统故障。如果是这个故障灯单独亮起,则代表系统总线通讯出现故障,还需及时维修。

电动汽车故障灯(图解)纯电动汽车仪表盘图解


动力蓄电池电量不足指示灯

当动力蓄电池电量低于30%时候,该指示灯亮起。表示动力蓄电池电量不足,可能不能满足驾驶里程的需求。这个时候,就需要及时充电了,当动力蓄电池电量高于35%时,故障灯就会熄灭。

电动汽车故障灯(图解)纯电动汽车仪表盘图解



动力系统故障灯

这种故障灯是电动汽车上报得最多的,一些带有液晶屏幕的电动汽车会在屏幕上显示:“请检查动力系统!”。报动力系统故障时,大部分情况下车能动,少部分因为挂不上D档或者挂上D档但车不走。导致动力系统故障灯点亮的原因自然是出在动力系统上,比如电池包里面的单体电池故障,电机控制器故障,电机故障等,进一步确定故障点,需要使用与这款电动汽车配套的诊断仪进行诊断,找到报这个故障的模块,读取数据流确定故障原因即可处理。

电动汽车故障灯(图解)纯电动汽车仪表盘图解


电量不足故障灯

这个故障灯其实就是一个提示灯,和燃油车的油量报警灯一个作用,提醒司机该去充电了,一些带有液晶屏幕的电动汽车会在屏幕上显示:“请及时充电!”。老司机曾今遇到过一个刚买车电动汽车的车主,看到仪表上报这个故障灯时,很着急往维修站跑,结果是没电而闹出笑话。

电动汽车故障灯(图解)纯电动汽车仪表盘图解


动力电池内部故障指示灯
这个故障灯说明了故障点是电池包,这种故障灯亮起时,大部分情况下整车高压断开,车辆无法行驶。少数情况车辆可以缓慢行驶,但不能加速。导致这个故障的原因一般是电池包内部单体故障,电池包被撞,电池包内部线路接触不良。同样地,非专业人员呼叫维修站救援即可。
电动汽车故障灯(图解)纯电动汽车仪表盘图解

动力蓄电池切断故障指示灯

表示动力蓄电池不能提供动力来源,蓄电池动力已切断,还需及时维修。

电动汽车故障灯(图解)纯电动汽车仪表盘图解


动力蓄电池故障指示灯

动力蓄电池可能存在故障,慢速行驶及时维修,如果能够感觉到明显的故障最好不要行车,申请救援。

电动汽车故障灯(图解)纯电动汽车仪表盘图解


动力蓄电池绝缘电阻低指示灯

表示动力蓄电池绝缘性能降低,很多时候都是长时间淋雨造成的,静放几天等车辆干燥了或许能好,如不能,只能去维修店。

电动汽车故障灯(图解)纯电动汽车仪表盘图解


动力蓄电池过热警告灯

说明动力蓄电池过热,此时最好不要继续行驶,应该靠边停车,等待蓄电池冷却,等蓄电池冷却,故障灯熄灭后再行驶。

电动汽车故障灯(图解)纯电动汽车仪表盘图解


电池包高温故障灯
电机及控制器过热指示灯
表示汽车电机及控制器过热,需要靠边停车,自然冷却。如果故障灯熄灭可继续行驶,如故障灯不熄灭或者频繁亮起,就需要去维修店检查了。
这个故障灯夏天喜欢报,国内大部分品牌的电动汽车的电池包都是风冷的,很多散热保温做得不好,导致电池包“冬冷夏热”。因为充电时电池包发热较大,尤其是在夏季,热量散不出去就会出现电池包高温,导致车辆不能充电或者不能行驶。如果电池本身没问题的话,一般等车凉快了就正常了。如果是液冷型电池,就极有可能是电池冷却水泵不工作。老司机再次郑重提示:不要用泼水等方式给电池降温。
电动汽车故障灯(图解)纯电动汽车仪表盘图解

高压断开故障灯

出现这个故障灯时,车已经不能上高压了,车也不能动弹了。故障原因是电池包内部的接触器或者配电箱内的接触器已经自动断开,高压系统发生了严重故障。比如电池包被撞,电池包内的保险丝熔断,电机控制器严重故障都会导致这个故障灯点亮,老司机郑重提示:非专业人员千万不要擅自维修,呼叫维修站救援就行了。

电动汽车故障灯(图解)纯电动汽车仪表盘图解


电池包漏电故障灯

这个故障灯中间有个闪电符号,意思就是电池内部高压部分存在漏电。一般的电动汽车,仪表上不会有任何文字提示,老司机分析是厂家怕吓着司机而故意这样做的,有些品牌的电动汽车会在仪表的屏幕上显示一个故障代码。当这个故障灯点亮时,车已经不能动了,整车高压被切断输出,所以不要担心漏电会导致司机触电。老规矩,非专业人员呼叫维修站救援。其实电池包漏电车还是可以开的,老司机悄悄地告诉各位一个窍门:拔掉漏电传感器开到维修站维修(胆小和动手能力差的请勿模仿)。

电动汽车故障灯(图解)纯电动汽车仪表盘图解


电机温度过高故障灯

这个故障码很形象,电动机上都冒热气儿了,当然是电机温度高了,这种情况车辆可以行驶,部分品牌的电动车在电机温度报警时会限制车速,导致无法加速。故障的原因是因为电机工作时要发热,所以电机需要散热,绝大部分电动汽车的电机都是通过防冻液循环冷却,一般是冷却水泵不工作或电机温度传感器信号异常导致。维修技师根据这个思路检修即可。老司机又一次提示:不要试图通过往电机上泼水来降温。

电动汽车故障灯(图解)纯电动汽车仪表盘图解


附:

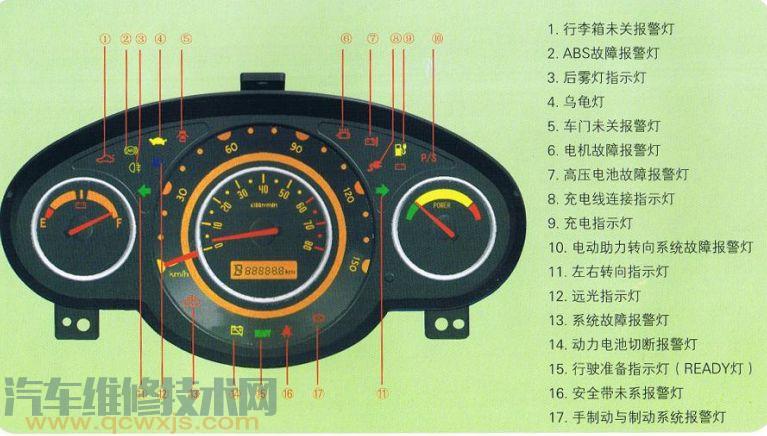

江淮iev4电动汽车报警灯和指示灯图解

电动汽车故障灯(图解)纯电动汽车仪表盘图解

1.行李箱未关报警灯


2.ABS故障报警灯

3.后雾灯指示灯

4.乌龟灯

5.车门未关报警灯

6.电机故阵报警灯

7.离压电池故陈报.灯

8.充电线连接指示灯

9.充电指示灯

10.电动助力转向系统故障报警灯

11.左右转向指示灯

12.远光指示灯

13.系统故障报普灯

14.动力电池切断报警灯

15.行驶准备指示灯【READ丫灯)

16.安全带未系报签灯

17.手制动与制动系统报带灯



汽车维修网小编知道的电动汽车故障灯就这么多了,不知道的朋友赶紧收藏啦,有新的电动汽车故障灯汽车维修网小编也会及时更新哦,欢迎多多关注。
